服務(wù)熱線：
1、如何配制特白塑料制品
要配一個(gè)亮麗白色制品，首要選擇底色調(diào)帶藍(lán)光的鈦白粉(應(yīng)選用氯化法工藝生產(chǎn)鈦白粉，其粒徑小，分子量分布均勻)，因?yàn)橛玫咨{(diào)帶藍(lán)光的鈦白粉配制白色，會(huì)給人們一種新鮮感，反之如果選擇一個(gè)粒徑大、底色調(diào)帶黃光的鈦白粉，無(wú)論采用什么辦法調(diào)節(jié)色光都無(wú)法達(dá)到亮麗的純白色。
鈦白粉因白度不夠，在塑料著色時(shí)往往添加助劑用以增白。可以加非常少量的藍(lán)和紫色顏料或熒光增白劑增白，鈦白粉增白效果如下：常用的、最簡(jiǎn)單的方法是用鮮青雕白塊，其增白的效果市場(chǎng)上稱(chēng)磁白;用熒光增白效果最好，但其成本最高。
2、如何配制特黑塑料制品
在用炭黑配制特黑制品時(shí)應(yīng)該注意炭黑色光問(wèn)題。在入射光下，通常粒徑小炭黑比粒徑大炭黑更顯藍(lán)色調(diào)，但在透射光下(透明著色)和拼灰色時(shí)卻為棕色調(diào)。希望得到一個(gè)烏黑光亮塑料制品，選擇粒徑小的低結(jié)構(gòu)炭黑。這是因?yàn)樘亢谥珪r(shí)，黑度主要基于對(duì)光的吸收因此粒徑越小，光吸收程度越高，光反射越弱，黑度越高。選擇了上述炭黑品種，欲獲得滿意著色效果，需特別注意炭黑的分散性。只有解決炭黑分散性，才能達(dá)到最高的炭黑著色力。
炭黑經(jīng)氧化后，引入極性基團(tuán)如—OH，—COOH，都會(huì)提高炭黑的分散性，因此在炭黑的性能指標(biāo)中有一個(gè)揮發(fā)分指標(biāo)，其數(shù)值越高，氧化程度越高。
無(wú)論如何炭黑總帶有一些黃光，因此可以用藍(lán)進(jìn)行調(diào)色，其用量為8%~10%,這樣配制的黑色的烏黑度大為增加。采用的一般是顏料藍(lán)15∶如果采用藍(lán)著色劑調(diào)色后的基礎(chǔ)上再用紫色或紅色調(diào)色，其配制的黑的烏黑度也許會(huì)更黑。

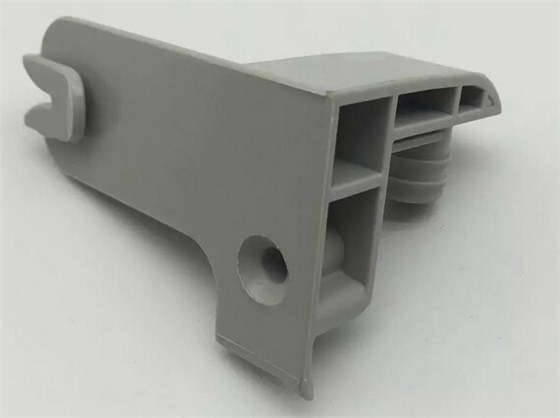

3、如何配制灰色塑料制品
用炭黑配制灰色時(shí)應(yīng)該注意炭黑色光問(wèn)題，炭黑粒徑小，加入鈦白粉時(shí)呈現(xiàn)帶黃色色調(diào)的灰色;炭黑粒徑大，加入鈦白粉時(shí)，會(huì)得到帶藍(lán)色調(diào)灰色。鈦白粉的粒徑大小和粒徑分布與鈦白粉光也有很大的關(guān)系，鈦白粉粒徑大帶黃光，粒徑小帶藍(lán)光。因此配制灰色首先要搞清炭黑和鈦白粉粒徑和色調(diào)的關(guān)系，否則色調(diào)搞錯(cuò)，再用顏料來(lái)調(diào)節(jié)，會(huì)越調(diào)越復(fù)雜。
4、如何配制戶外用塑料制品
(1)深色戶外用塑料制品。
塑料制品如何體育場(chǎng)的椅子、大橋的鋼纜護(hù)套、建筑用材、廣告箱、周轉(zhuǎn)箱、塑料汽車(chē)零件等，因長(zhǎng)期在戶外使用，所以必須要求有良好的耐光與耐候性。無(wú)機(jī)顏料一般都有良好的光穩(wěn)定性，可用于戶外用塑料制品配色，但因著色力低而受到限制。
配制戶外制品時(shí)首先要選擇耐光、耐候性好的著色劑，其次在制品中盡量少用或不用鈦白粉，使顏料濃度在制品中盡可能高。另外，在著色配方中有足量的紫外線吸收劑和抗氧劑以保證樹(shù)脂不變色。戶外用塑料制品選用有機(jī)塑料。
(2)淺色戶外用塑料制品。
淺色塑料制品通過(guò)加入大量的鈦白粉和少量顏料配制而成，由于大多數(shù)有機(jī)顏料加入鈦白粉后耐候性、耐熱性均會(huì)有不同程度的下降，淺色品種因顏料添加量少，其影響更大，不少品種因耐候性不好，造成塑料制品褪色，客戶投訴，影響極壞。另有機(jī)顏料因著色力高，所以用于淺色品種中添加量少，因誤差傳遞會(huì)造成生產(chǎn)時(shí)存在色差，使用時(shí)有色偏差。
淺色品種應(yīng)選用無(wú)機(jī)顏料調(diào)制，主要利用其耐熱性好、著色力低的優(yōu)點(diǎn)?？蛇x擇無(wú)機(jī)顏料為顏料黃119(氧化鐵)、顏料黃53(金屬氧化物)、顏料棕24(金屬氧化物)、顏料棕184(釩酸鉍)、顏料紅色01(氧化鐵)、顏料藍(lán)29(群青)、顏料綠色8(鈷藍(lán))、顏料棕50(鈷綠)。
5、如何配制透明塑料制品
配制淺色的透明制品首先樹(shù)脂本身是透明無(wú)色的，例如聚丙烯和透明苯乙烯。要選擇透明度好的、色光一致的著色劑。一般而言，無(wú)機(jī)顏料透明性不好不能應(yīng)用，在有機(jī)顏料中透明性好的品種為：顏料黃花139(異吲哚啉酮)、顏料黃199(蒽醌)、顏料紅149(苝系)，顏料紅254(二酮-吡咯-吡咯)、顏料藍(lán)15∶1(酞菁)、顏料綠36(酞菁)、顏料棕41(縮合偶氮)。
6、如何配制珠光塑料制品
珠光顏料在塑料注塑產(chǎn)品中的添加比例一般為1%;在擠出薄膜類(lèi)產(chǎn)品中為4%~8%，具體情況根據(jù)塑料薄膜的厚度而定;同樣在共擠出復(fù)合時(shí)，珠光層中的珠光含量也要相應(yīng)提高，根據(jù)塑料珠光層厚度，添加量為5%~10%。
(1)注意珠光顏料和有機(jī)顏料的選擇。在塑料加工過(guò)程中使用珠光顏料一般需要注意以下幾點(diǎn)：
被著色樹(shù)脂的透明性要好;盡可能選用透明性好的顏料(如有機(jī)顏料)與溶劑染料;不能與鈦白粉配伍，為了達(dá)到一定的遮蓋力，可同時(shí)使用小粒徑的珠光顏料，盡量避免使用高遮蓋力的顏料;珠光顏料應(yīng)用在戶外塑料制品上時(shí)，需要考慮珠光顏料的耐候性。
(2)注意珠光顏料加工成型工藝。
注塑時(shí)提高背壓，以提高螺桿的混煉性，從而提高珠光顏料的分散性，注塑時(shí)的加工溫度一般選在樹(shù)脂推薦的使用溫度范圍的上限處，這樣能保證珠光粉的分散性，在成型的過(guò)程中，熔體的流動(dòng)帶動(dòng)了珠光顏料片晶的自動(dòng)定向，取得良好的珠光效果。
模具表面的光潔度是非常重要的。模具越光潔，越能得到均一方向排列和光滑的珠光色澤。
模具澆口的設(shè)計(jì)也是非常重要的。選擇單一澆口比多個(gè)澆口更能減少?？诹鞒鼍€，澆口通常應(yīng)選擇在遠(yuǎn)離流動(dòng)障礙的厚實(shí)處，澆口末端與流道系統(tǒng)之間距離應(yīng)盡可能小，以減少由于流體阻力的差異而引起的珠光顏料分布不均勻和雜亂無(wú)章的排列現(xiàn)象。
由于穆光顏料以片狀存在，在塑料加工過(guò)程中，由于剪切力的影響，顏料的粒徑會(huì)變小，珠光效果會(huì)降低。采用較大的長(zhǎng)徑比和適當(dāng)細(xì)度的過(guò)濾網(wǎng)以增加機(jī)頭的壓力，盡可能減少加工過(guò)程中剪切力對(duì)珠光顏料的破壞。
在PMMA，PC，PA體系中使用珠光顏料，必須事先進(jìn)行干燥處理。
在PVC塑料中，使用金色和古銅色珠光顏料系列產(chǎn)品時(shí)，由于含有游離的鐵離子，會(huì)加速PVC樹(shù)脂分解，使用時(shí)必須引起注意。銀白色珠光顏料在有些顏料產(chǎn)品中會(huì)泛黃，推薦使用抗黃變系列產(chǎn)品。
7、如何配制金、銀色塑料制品
銀粉實(shí)際上是鋁粉。由于鋁表面能強(qiáng)烈地反射包括藍(lán)色光在內(nèi)的整個(gè)可見(jiàn)光譜，因此鋁顏料可產(chǎn)生很亮的藍(lán)-白鏡面反射光。
鋁粉在塑料中應(yīng)用有不同品種。顆料平均直徑5 μm,其著色力和遮蓋力極好;顆粒平均直徑20~30 μm,可與彩色顏料共同使用;顆粒平均直徑330 μm，具有特粗閃爍效果。
鋁粉的熔點(diǎn)為660℃，但在高溫下直接與空氣接觸時(shí)，表面被氧化成灰白色，因此對(duì)鋁粉進(jìn)行表面處理而覆有氧化硅保護(hù)膜，可使其具有耐熱、耐候、耐酸性。
金粉就是銅粉，其在高溫下易氧化。其耐侯性也不好，長(zhǎng)時(shí)間在室外也會(huì)發(fā)暗。如在銅粉表面采用處理技術(shù)使其覆有氧化硅保護(hù)膜，可以大大提高其耐熱性、耐候性和耐酸性。德國(guó)ECKART公司提供的RSIST牌號(hào)的金粉均經(jīng)過(guò)氧化硅處理，采用其原料試制的色母粒在高溫下注塑不會(huì)有發(fā)暗現(xiàn)象。
為了配制特殊金屬效果，可適當(dāng)加入少量透明性較好、色光相似的有機(jī)顏料，但需要注意的是：如果在配方中加入過(guò)多的鈦白粉和珠光粉之類(lèi)的物質(zhì)，也會(huì)使制品發(fā)暗。
由于金粉和銀粉均呈片狀結(jié)構(gòu)，因此使用金屬顏料和珠光顏料在注塑加工中較易產(chǎn)生模流出線，影響塑料產(chǎn)品外觀?？梢圆捎孟铝蟹椒▉?lái)減少或降低上述情況：采用大粒徑金屬顏料;提高金屬顏料的添加量;選用黏度高的樹(shù)脂;加大注射孔徑;增加注射速度。
8、如何配制熒光塑料制品
塑料上使用的熒光顏料是將熒光染料分散在特定高分子樹(shù)脂中而制成，使熒光顏料不會(huì)發(fā)生遷移。從1970年起使用復(fù)雜體系聚酰胺樹(shù)脂使熒光顏料的熱穩(wěn)定性可達(dá)305℃，近期開(kāi)發(fā)以聚酯為載體的熒光顏料也獲得成功，其熱穩(wěn)定性也可達(dá)285℃以上。
熒光顏料對(duì)紫外線敏感，所以耐光性較差。提高熒光制品耐光性的方法是加入相同色調(diào)的非熒光著色劑。
資料來(lái)源：中塑在線
------------------------------------------------------------------------------------------------------------------
深圳市博新城實(shí)業(yè)有限公司專(zhuān)注生產(chǎn)防靜電包裝材料（防靜電屏蔽膜/袋、防靜電真空膜/袋、防靜電鋁箔膜/袋等）、真空包裝材料（食品真空包裝膜/袋、透明真空包裝膜/袋、鋁箔包裝膜/袋等）、原料包裝材料（耐撕裂原料包裝膜/袋、鋁塑承重包裝膜/袋、普通型PE乳白原料包裝袋）、導(dǎo)電包裝材料（網(wǎng)格袋、炭黑導(dǎo)電氣泡袋等）及其各式緩沖包裝材料等，可根據(jù)客戶需求進(jìn)行量身定制。歡迎您的洽談及指教。
*手機(jī)專(zhuān)線：13928470175（微信號(hào)同）
*專(zhuān)用QQ：2500655706
*新浪微博：http://weibo.com/szbxc88
