干式復合開始前，首先要準備好所用薄膜材料，以下從基材薄膜的確定、基膜寬度的確定、上膠膜的確定三方面出發(fā)，給出一些建議。

復合用基材薄膜的確定

復合用基材薄膜必須復合以下要求：

1、基材膜表面應光滑平整，有良好的光澤性、透明性，無過多的黑黃點、僵塊，無孔洞，無皺褶。

2、基材膜厚度偏差應在規(guī)定的標準范圍內，計算方法是在整個寬幅上每隔500px作一個測量點，測出其最大厚度及最小厚度，然后以下式計算：

平均厚度偏差=（平均厚度-公稱厚度）÷公稱厚度×100%

3、復合基材膜表面張力必須在38dyn/cm以上。各種塑料薄膜的表面張力如表1所示。

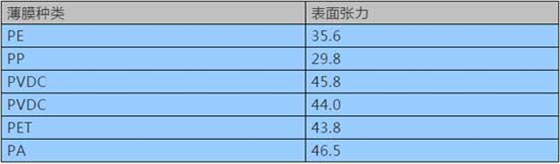

各種塑料薄膜的表面張力

有些材料的表面張力已經達到或超過38dyn/cm，則可以不需電暈處理就能用于干式復合，但為了進一步提高薄膜同粘合劑的黏結力，這種薄膜也進行電暈處理，因為電暈處理還可去除薄膜表面吸附的灰塵、水分及其他油垢，使表面有良好粗糙度，可進一步提高復合牢度，另外添加在塑料粒子中的滑爽劑在成膜過程中，可能會遷移到表面來，利用電暈處理也可消除，以提高粘合劑的黏結力。電暈處理的好壞可以用標準配制的濕潤試劑用脫脂棉花浸蘸后擦拭薄膜表面而得知，如果配制的試劑能均勻地分布在薄膜上，并在2s內不收縮稱水珠狀，就說明此薄膜已達到了該試劑的標號達因數，否則，表面張力達不到試劑標號的達因數。

基膜寬度的確定

基膜寬度的確定依據以下幾個原則：

1、復合時上膠膜的寬度一般要比分切、制袋的有效圖文寬5mm，目的是避免因上膠膜的輕微跑偏而出現(xiàn)分切后邊緣無黏合劑出現(xiàn)的脫層現(xiàn)象。

2、上膠膜的寬度一般比上膠輥的有效長度長5~10mm，目的是避免上膠膜的跑偏而使膠輥的兩端粘上黏合劑，膠輥上黏附的膠水又轉移到上膠膜的背面再粘到烘道里的導輥上、復合壓輥上，有的甚至造成收卷后粘邊，固化后或二次復合時無法正常開卷。

3、上膠膜在經過烘道時由于受干燥吹風、基膜的平行度及張力的波動相對都有一定程度的橫向跑偏，此時第二放卷膜就要比上膠膜寬度寬10mm，才能較有效避免收卷粘邊故障的發(fā)生。當然由于機器的性能不一樣，上膠膜在復合前的波動程度及大小是不一樣的，有時在不得已的情況下增加第二放卷膜的寬度也是避免粘邊故障頻發(fā)的方法之一。

上膠膜的確定

采用什么薄膜作為載膠膜，需根據產品的結構及基膜的性質來決定。

1、載膠膜一般是拉伸強度高、熱穩(wěn)定性好BOPP、BOPA、BOPET、VMPET膜，而CPP、VMCPP、PE、CPP在熱作用下容易發(fā)生伸長，收卷后產生較大的熱縮應力，一般不作為上膠膜來使用。

2、鋁箔易發(fā)生撕裂現(xiàn)象，一般不作為載膠膜。

3、紙張由于有很強的的吸收作用，一般也不作為載膠膜。對于紙/AL/PE結構產品的干法復合，又只能采用紙上膠的方法，這時上膠量要能保證在4g/㎡以上（依紙張對膠層的吸收性而定，目的是保證表面不因紙張的吸收而導致表面缺膠，也不能因上膠量大多滲透而發(fā)生粘連），且機速要開得很慢才能保證吸入紙纖維中的溶劑能充分揮發(fā)。

4、AL復合PE，用PE上膠，但由于PE的延伸性很大，收卷后不可避免地存在較大的收縮應力，復合產品會有很多的起皺、隧道現(xiàn)象。

5、BOPET與VMPET復合時，應讓VMPET做載膠膜，因BOPET是印刷膜，為避免油墨與粘合劑相互影響，同時，由于其表面有油墨，平滑度較差，上膠量要求較多。

資料來源：包裝企業(yè)網

---------------------------------------------------------------------------------

深圳市博新城實業(yè)有限公司主營生產防靜電包裝材料（防靜電屏蔽膜/袋、防靜電真空膜/袋、防靜電鋁箔膜/袋等）、真空包裝材料（食品真空包裝膜/袋、透明真空包裝膜/袋、鋁箔包裝膜/袋等）、原料包裝材料（耐撕裂原料包裝膜/袋、鋁塑承重包裝膜/袋、普通型PE乳白原料包裝袋）、導電包裝材料（網格袋、炭黑導電氣泡袋等）及光學級保護膜等，可根據客戶需求進行量身定制。歡迎您的洽談及指教。

*手機專線：13928470175（微信號同）

*專用QQ：2500655706

*新浪微博：http://weibo.com/szbxc88

*阿里店鋪：https://shop1450510531154.1688.com

1/5
